總體介紹

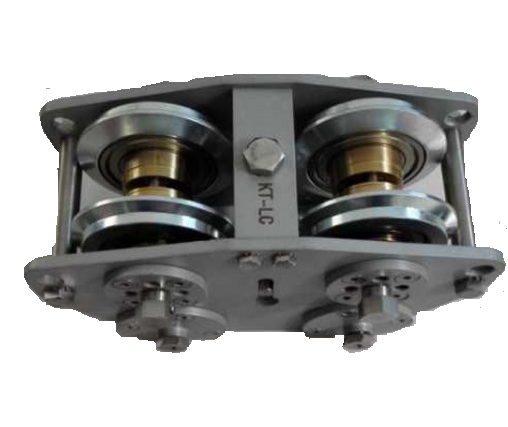

放線小車(F+F)是將接觸線嵌入?yún)R流排鉗口的專用工具，它可以安放在匯流排線路的任何點進行放線。放線小車(F+F)設有調節螺栓可以調節匯流排鉗口的擴張度和接觸線的高度，把匯流排的彈性鉗口張開，讓接觸線進入鉗口，當小車滑過后，鉗口自然收攏,把接觸線鉗緊。放接觸線時，放線小車可利用工程車牽動，與電動涂脂裝置和有關設備一起聯合作業。

工作原理：

放線小車適用于安裝架鑲剛性懸掛系統鋁合金匯流排的銅接觸線，適用PAC110型匯流排，放線小車通過自身的定位輪、導輪、中間頂位裝置以及外力輔助作用下將接觸線鑲?cè)雲R流排鉗口中，由匯流排自身鉗口張力夾持接觸線。其中，導輪在放線過程中起導向和支撐作用；定位輪起撐開匯流排鉗口作用。由于定位輪的作用，接觸線被鑲?cè)雲R流排中，隨著小車的前進，接觸線被循序漸進的鑲?cè)雲R流排中。

技術參數

1、放線速度：5km/h；

2、滑輪調整范圍：60-92mm；

3、張緊輪調整范圍：58-79mm；

4、外形尺寸：320*186*175mm；

5、重量：16kg；

6、標準配置：放線小車、合格證、說明書、包裝箱。
